LPDA W WERSJI TURYSTYCZNEJ


itp
23.04.2015 19:45:16
poziom 4

Grupa: Użytkownik

Lokalizacja: Kraków

Posty: 380 #2094844
Od: 2011-10-3


Ilość edycji wpisu: 1
ANTENA 144/430 MHz W WERSJI TURYSTYCZNEJ.
SZYBKI MONTAŻ, MAŁE ROZMIARY, MAŁA WAGA !

Dwupasmowa kierunkowa antena typu LPDA na pasma 2m i 70cm. Wykonana jako wersja turystyczna. Bardzo szybki montaż, polegający jedynie na wkręceniu elementów czynnych do nośnika i podłączeniu kabla koncentrycznego do gniazda BNC zamontowanego w antenie. Do zmontowania anteny nie są potrzebne żadne narzędzia ! Rozmontowana do transportu antena posiada długość 55 cm, po zmontowaniu długość 55 cm i szerokość 100cm. W tylnej części nośnika anteny znajduje się wygodna do trzymania gumowa rączka. Możliwy jest również montaż anteny w polaryzacji poziomej lub pionowej na maszcie. W tym celu w miejscu gumowej rączki montuje się uchwyt masztowy, który jest w komplecie z anteną.
Antena doskonale nadaje się zarówno do łączności FM jak i SSB. Jej atutem jest zasilanie jednym przewodem antenowym, tak że będzie doskonałym uzupełnieniem duobandera VHF/UHF.

Tekst ze strony firmy Teltad

http://www.teltad.pl/antena-szerokopasmowa-lpda-turystyczna-144430-mhz-5el-55cm-p-1881.html

Obrazek
_________________
Pozdrawiam
Tomek

---http://alpimax.pl/---------

Electra22.11.2018 12:30:50
poziom 5

oczka

SQ9PBS
23.04.2015 20:05:04
poziom 3

Grupa: Użytkownik

Lokalizacja: JO90XB

Posty: 186 #2094850
Od: 2012-1-27
Tyle że LPDA jak to LPDA ma dość szeroką wiązkę.

SQ9APD
23.04.2015 21:09:36
poziom 6



Grupa: Administrator

Lokalizacja: Kraków, KO00ab

Posty: 1400 #2094879
Od: 2011-8-14


Ilość edycji wpisu: 1
Takową antenę miałem (podobną, ale też produkcji Lucjana VPA), nadawałem z kilku górek, mi.in. z Ćwilina. Teraz ma ją Krzysiek SP9RQA. Generalnie antena działa, ale przy nadawaniu w pionie to nie wiele różni się od dookólnej.

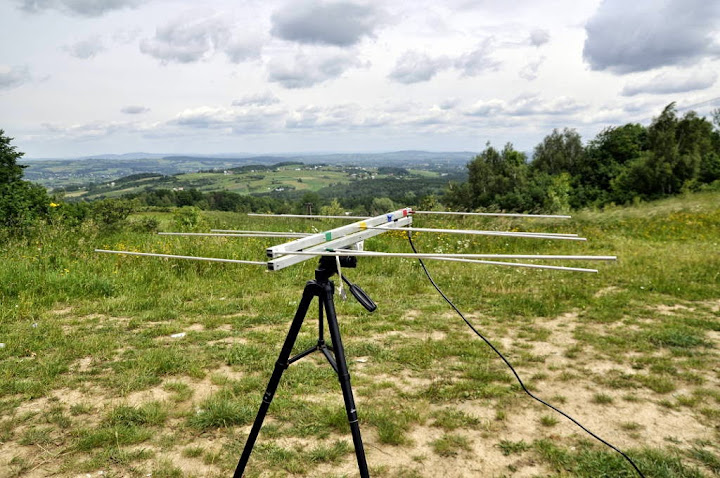

Obrazek
Antena u Krzyśka w akcji...
_________________
Pozdrawiam
Manager SOTA SP
nasłuch: FM 145.550MHz
kontakt: sota.poland(at)gmail.com

sp8rhp
23.04.2015 23:11:59
poziom 5



Grupa: Użytkownik

Lokalizacja: Leżajsk SP, Idensen DL.

Posty: 451 #2094948
Od: 2012-7-22
Witam..
Masz racje Bartek..kiedyś..kiedyś wesołykupiłem to cudowesoły..a teraz leży w garażu.
Wole swoje wynalazki aniołek.Np...J-tkę na 2m/70cm..1.25m wysokości.
VY 73!Robert.



_________________
Pozdrawiam Vy 73! de Robert SP8RHP,DL/SP8RHP,DL8RHP.
Leżajsk KO10FF ,Hagenburg JO42PK, Idensen JO42QJ

Anteny??->,trochę drutów..trochę rurek.

sp9rqa
24.04.2015 09:33:08
poziom 3

Grupa: Użytkownik

Posty: 182 #2095053
Od: 2011-10-18
    SQ9APD pisze:

    Takową antenę miałem (podobną, ale też produkcji Lucjana VPA), nadawałem z kilku górek, mi.in. z Ćwilina. Teraz ma ją Krzysiek SP9RQA. Generalnie antena działa, ale przy nadawaniu w pionie to nie wiele różni się od dookólnej.



Aż tak źle to nie ma.
https://picasaweb.google.com/sp9rqa/Bieszczady_2014#6069270081697247986

Robiłem łączności z tej wieży z kolegami, którzy podążali właśnie w Bieszczady
i antena wyraźnie wykazywała własności kierunkowe w polaryzacji pionowej
co empirycznie potwierdziłem.



SP9TL
25.05.2015 10:59:21
poziom 3



Grupa: Użytkownik

Lokalizacja: JO90LF / Katowice

Posty: 165 #2111925
Od: 2014-3-24


Ilość edycji wpisu: 1
Mam taką z TelTadu. Jak dla mnie, to jestem zadowolony.
Szybka w montażu i demontażu.
Lekka.
Gumowa rączka zdejmowana, a w tym miejscu są otwory na cybant.
Jest na tyle krótka (po złożeniu), że dobrze się mieści z boku plecaka turystycznego.

Do tego kupiłem pokrowiec na kije do nordic walking z zewnętrzną kieszonką na krótki kabel antenowy.

Działanie anteny:
https://www.youtube.com/watch?v=epXRRL21OHg

https://www.youtube.com/watch?v=dAZEpN9aX84
_________________
Yaesu FT-7900, Yaesu VX-6, AnyTone AT-D868UV, Hoxin MA-2000, HB9CV, LPDA
DMR ID: 2609142
http://www.qrz.com/db/SP9TL
https://www.fb.com/SP9TL
https://www.instagram.com/SP9TL
https://www.youtube.com/channel/UCRz3XqHz6G3VDR6i2yvbuMg

Obrazek

SO9ARC
07.06.2017 18:44:32
poziom 3



Grupa: Użytkownik

Lokalizacja: Kraków JO90WA

Posty: 149 #2432160
Od: 2013-9-20
Witam
Jestem posiadaczem tej anteny i przemierzylem z nia jakies 40 szczytow. Antena ma przyjemne wlasnosci kierunkowe jak dla mnie. Faktycznie dziala dosc szeroko, ale jednoczesnie zysk kierunkowy jest odczuwalny, a tlumienie wsteczne jeszcze bardziej. Najdalsza lacznosc jaka zrobilem przy jej pomocy to 233 km z Malego Snieznika na OK/US-003 Grzes (nie ten nasz Tatrzanski). Ja z 5 W mocy, korespondent - nie wiem.

SP6SPL
05.03.2018 10:22:28
Grupa: Użytkownik

Posty: 2 #2523935
Od: 2018-3-5
Ponieważ TelTad ocenzurował moją opinię o tym produkcie, pozwolę sobie zamieścić ją tutaj. Wielka od razu prośba do TelTad, żeby w mailu z prośbą o opinię zaznaczyć wyraźnie, że opinia będzie widoczna dopiero po zatwierdzeniu przez cenzora. Szkoda czasu pisać.

Już pierwsze chwile z anteną wyraźnie sugerują, że nie jest wyrobem chińskim. Wyrób chiński o tej jakości kosztowałby 1/10 ceny którą zapłaciłem, a wyrób chiński za cenę, którą zapłaciłem miałby 10x lepszą jakość wykonania.
Wykonanie jest niechlujne "na odwal się" a kontrola jakości nie istnieje. Po wyjęciu elementów z futerału sypią się wióry aluminiowe, jakby wyczyszczenie elementów po obróbce było zbędną ekstrawagancją. Najgorsze jednak, że antena nie dała się rozłożyć!!! Jeden z elementów-promienników miał zerwany/źle nacięty gwint i zupełnie nie trzymał się bomu. Dowodzi to, że antena po 'na odwal się' wykonaniu nie była próbnie rozłożona przed zapakowaniem. Gwint naprawiłem we własnym zakresie, gdyż potrzebowałem anteny na wyjazd. Dobrze, że sprawdziłem ją przed wyruszeniem. Do pracy samej anteny nie mam zastrzeżeń. Spełnia swoje zadanie, pozwala wykonywać ciekawe QSO z terenu. Kompaktowość anteny po złożeniu i dedykowany futerał to wielkie zalety. Dałbym maksa, gdyby nie ta partacka jakość wykonania, zerwany gwint i sypiące się wióry Al. Mam nadzieje, że nie ma ich w bomie i nie zrobią zwarcia na gnieździe. Dla mnie to nie problem, bo obróbką metali zajmuje się od lat..ale ktoś kto to kupuje chce mieć gotowca do pracy na radiostacji a nie w warsztacie mechanicznym.



SP6MJS
14.08.2018 17:12:25
poziom 1

Grupa: Użytkownik

Lokalizacja: KO02KF

Posty: 46 #2575323
Od: 2015-2-16
Czy ktoś posiada opis sprawdzony wykonania takiej LPDA bo z kalkulatora wychodzi 5 elementów na 2m pasmo dopiero dla booma 1,1m

SQ9APD
14.08.2018 17:15:13
poziom 6



Grupa: Administrator

Lokalizacja: Kraków, KO00ab

Posty: 1400 #2575324
Od: 2011-8-14


Ilość edycji wpisu: 1
Gdzieś na sieci jest opis 4-el. Dla 1,1m jest 10 elementów i też jest w sieci, kiedyś opis był na stronie SQ9JDO - http://sq9jdo.com.pl/Anteny/LPDA/LPDA.html
_________________
Pozdrawiam
Manager SOTA SP
nasłuch: FM 145.550MHz
kontakt: sota.poland(at)gmail.com

SQ9SXN
14.08.2018 18:58:03
poziom 3



Grupa: Użytkownik

Lokalizacja: Osielec / JN99VQ

Posty: 121 #2575356
Od: 2015-4-19


Ilość edycji wpisu: 2
    SQ9APD pisze:

    Gdzieś na sieci jest opis 4-el. (...)

LPDA Pounder:
http://sp7pki.iq24.pl/podglad_posta.asp?id_komentarza=1613725.
https://www.qrz.ru/schemes/contribute/arrl/chap10.pdf - str. 20.
_________________
Pozdrawiam, Darek SQ9SXN.

Electra22.11.2018 12:30:50
poziom 5

oczka

SQ9APD
15.08.2018 00:00:20
poziom 6



Grupa: Administrator

Lokalizacja: Kraków, KO00ab

Posty: 1400 #2575435
Od: 2011-8-14


Ilość edycji wpisu: 1
http://www.qsl.net/sp9hzx/pdf/J.%20Matuszczyk%20-%20Poradnik%20antenowy%20dla%20kr%C3%B3tkofalowc%C3%B3w.pdf - strona 130 Poradnika. Ktoś ją robił z 3 okręgu, ale już na necie nie ma opisu i zdjęć. Pamiętam, że gość był zadowolony.
_________________
Pozdrawiam
Manager SOTA SP
nasłuch: FM 145.550MHz
kontakt: sota.poland(at)gmail.com
